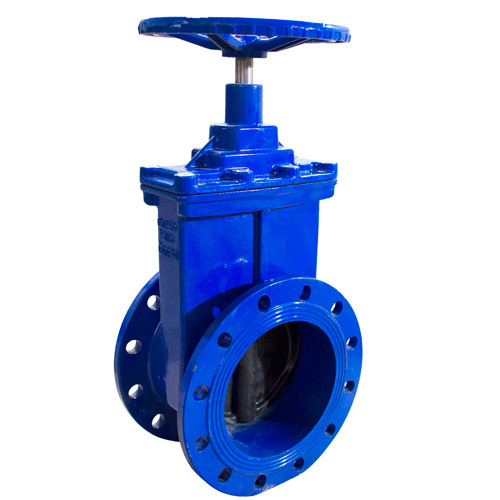

Задвижка чугунная 30ч39р Ду (DN) 250 Ру (Pn) 16 Ci 120 град. с обрезиненным клином Китай EF01

Задвижка чугунная 30ч39р Ду 250 Ру 16 с обрезиненным клином: описание, характеристики, монтаж

Задвижка 30ч39р Ду 250 Ру 16 - фланцевая клиновая арматура с обрезиненным клином, предназначенная для полного перекрытия потока рабочей среды. Типовые сферы применения - магистральные сети, насосные станции, водозаборные узлы. Резиновая оболочка клина плотно садится на седла корпуса, поэтому затвор держит герметичность класса А по ГОСТ 9544-2015. Задвижка dn 250 выпускается в серийном варианте: все присоединительные размеры стандартные, подбор ответных фланцев ведется по ГОСТ 33259-2015.

Описание товара

Задвижка 30ч39р Ду 250 Ру 16 устанавливается на трубопроводы: магистральные сети, водозаборные и насосные станции, сети водоотведения. Рабочее давление - до 1,6 МПа (16 кгс/см2), максимальная температура рабочей среды - до +120 °С. Присоединение к трубопроводу - фланцевое по ГОСТ 33259-2015, управление - ручное, маховиком. Класс герметичности затвора - А по ГОСТ 9544-2015: в закрытом положении протечки через затвор практически отсутствуют.

Обрезиненный клин - главное преимущество этой конструкции. Резина заполняет неровности седел и не боится песка и взвешенных частиц, которые нередко выводят из строя задвижки с металлическим уплотнением. Невыдвижной шпиндель не выходит за габариты корпуса при открытии, поэтому задвижка 250 мм монтируется в колодцах и камерах с ограниченной высотой. Изделие поставляется из Китая и по присоединительным размерам взаимозаменяемо с задвижками 30ч39р российского производства - замену старой арматуры можно вести без переделки фланцев.

Мы поставляем задвижки в Рязани и в другие города России.

Устройство товара

Задвижка 30ч39р Ду 250 Ру 16 - это корпусная арматура из чугуна с клиновым затвором. Основные узлы изделия:

• Корпус - литой, с двумя фланцами для присоединения к трубопроводу по ГОСТ 33259-2015; материал - высокопрочный чугун.
• Крышка - крепится к корпусу болтами, между фланцами установлена прокладка из EPDM.
• Клин - чугунный клин в эластичной оболочке из этилен-пропиленовой резины (EPDM), рассчитанной на температуру до +120 °С. Резиновая оболочка одновременно уплотняет затвор и защищает металл клина от коррозии.
• Шпиндель - углеродистая сталь, невыдвижной: при открытии не выходит за габариты корпуса.
• Гайка клина - латунная, преобразует вращение шпинделя в поступательное перемещение клина.
• Уплотнение шпинделя - кольца из EPDM, которые держат герметичность верхнего узла.
• Маховик - ручной привод, вращается от руки без инструментов.
• Покрытие - эпоксидно-порошковое, цвет корпуса - синий.

Принцип действия

Задвижка dn250 работает за счет осевого перемещения клина. При вращении маховика по часовой стрелке шпиндель вкручивается в латунную гайку клина и опускает его вниз: резиновая оболочка прижимается к седлам корпуса и перекрывает проходное сечение, обеспечивая герметичность класса А. Вращение маховика против часовой стрелки поднимает клин и открывает поток. Поскольку шпиндель невыдвижной, высота изделия не меняется - это удобно в колодцах и нишах. Задвижка рассчитана на крайние положения - полностью открыто или полностью закрыто. Дросселирование частично прикрытым клином не допускается: в приоткрытом состоянии уплотнение вибрирует под потоком и быстрее изнашивается.

Инструкция по монтажу

1. Проверьте изделие и паспорт: диаметр, давление и рабочая среда должны совпадать с параметрами трубопровода.
2. Промойте участок трубопровода: сварочный грат, окалина и посторонние предметы повреждают резиновую оболочку клина.
3. Осмотрите ответные фланцы: торцы должны быть чистыми, без вмятин и рисок. Установите новую прокладку между фланцами.
4. Совместите фланцы без перекосов и натягов трубопровода, затяните болты равномерно, крест-накрест, в несколько проходов.
5. Прокрутите маховик несколько циклов от полного закрытия до полного открытия и обратно: ход должен быть плавным, без заеданий.
6. Проведите опрессовку участка и проверьте герметичность фланцевого и сальникового узлов.
7. В эксплуатации не используйте задвижку для регулирования расхода и не прикладывайте рычаги-удлинители к маховику; работы по устранению дефектов под давлением запрещены.

Основные технические характеристики

Часто задаваемые вопросы

Чем задвижка с обрезиненным клином отличается от классической чугунной?

У классической задвижки металлический клин уплотняется по металлическим седлам корпуса: со временем седла повреждаются песком и взвесями, и затвор начинает пропускать. В задвижках 30ч39р клин покрыт эластичной резиной, которая заполняет неровности и герметично садится на седло, поэтому класс герметичности - А по ГОСТ 9544-2015. Резина также снижает усилие на маховике и риск заклинивания.

Для каких сред подходит задвижка 30ч39р Ду 250?

Рабочая среда - вода (в том числе горячая), сточные воды, воздух и другие неагрессивные жидкие и газообразные среды. Максимальная температура - до +120 °С. Агрессивные среды, кислоты и растворители для этого изделия не предназначены.

Можно ли регулировать поток прикрытием задвижки?

Нет. Задвижка - запорная арматура, она работает только в крайних положениях: полностью открыто или полностью закрыто. В приоткрытом состоянии клин вибрирует под потоком, резина быстрее изнашивается. Для регулирования расхода применяют регулирующую и балансировочную арматуру.

Какие документы поставляются вместе с задвижкой?

Изделие отгружается в комплекте с паспортом; вместе с товаром передаются сертификаты соответствия. Паспорт хранится на объекте и понадобится при приемке и гарантийных вопросах.

В каком положении допускается установка задвижки?

Любое, кроме маховиком вниз. Рекомендуемый вариант - штурвалом вверх или в сторону, чтобы при необходимости обслуживать узел уплотнения шпинделя.

Сколько весит задвижка Ду 250?

Около 95 кг. Монтаж ведется только с подъемной техникой; типовые стропы - за фланцы и проушины, если они предусмотрены конструкцией.

Где применяется задвижка 250 мм?

Типичные места - магистральные сети, водозаборные и насосные станции, сети водоотведения. Диаметр 250 мм ставят на магистральных участках и на вводах в крупные объекты: очистные сооружения, насосные станции, производственные площадки.

Сколько отверстий во фланце задвижки Ду 250?

12 отверстий под болты М24 по ГОСТ 33259-2015. Универсальная рассверловка позволяет присоединять задвижку к сетям с расчетным давлением Ру 10 и Ру 16.

Чем отличается задвижка Ду 250 от задвижки Ду 200?

Проходным сечением: при том же напоре Ду 250 пропускает больше воды при меньших потерях. Ду 250 тяжелее и дороже, поэтому ставится там, где нужен запас пропускной способности.

Нужен ли редуктор для управления задвижкой Ду 250?

В базовой версии задвижка управляется маховиком. Усилие на большом диаметре выше, поэтому маховик вращают плавно; если по проекту требуется частая арматура больших проходов или электропривод, это решается на стадии подбора арматуры по каталогу.

Где купить задвижку 30ч39р Ду 250 Ру 16

Задвижку 30ч39р Ду 250 Ру 16 (Ду 250 мм, dn 250) можно купить в Рязани в компании ДН-ПН по оптовой цене. Работаем с частными покупателями, монтажными и эксплуатирующими организациями: при заказе от партии действует оптовый прайс, для постоянных клиентов - индивидуальные условия. Вся арматура проходит входной контроль и поставляется с паспортами и сертификатами соответствия. Отгрузка - со склада в Рязани и доставка в другие регионы России. Актуальный прайс-лист и наличие уточняйте у менеджеров: они помогут подобрать задвижку по диаметру, давлению и типу присоединения, подготовят счет и документы.
